概 述
REX-C□□□系列智能工業調節儀/溫度控制器是采用專用微處理器的多功能調節儀表它采用開關電源和表面貼裝技術 (SMT)，    因而儀表精致小巧，性能可  靠。特有的自診斷功能，自整定功能和智能控制功能，使操作者可能通過簡單 的操作而獲得良好的效果。 主要特點： 熱電偶、熱電阻、模擬量等多種信號自由輸入，量程自由設置； 軟件調零調滿度，冷端單獨測溫，放大器自穩零，顯示精度優于0.5%FS。 模糊理論結合傳統PID方法，控制快速平穩，先進的整定方案； 輸出可選：繼電器觸點、邏輯電平、可控硅單相、三相過零或移相觸發脈沖、 模擬呈，另附二路可定義的報警觸點輸出。
主要技術指標  1 、測量精度：±0.5%FS
2、冷端補償誤差：±2℃(0～50℃范圍內可軟件修正)
3 、分辨力：14Bit
4、采樣周期：0.5 Secretary
5 、電源：AC85-AC265V 50HZ
6 、控制方式：采用工業級專家自整定PID技術，與傳統PID控制相比具有控溫迅速、響應快、超調小、精度高等特點的控制方式。
7、絕緣電阻：>500MΩ(500VDC)
8 、絕緣強度：1500VAC/1分鐘
9、功   耗：<10VA
10 、使用環境：0-50℃，30-85%RI的無腐蝕性氣體的場合

型 號 定 義 選 型

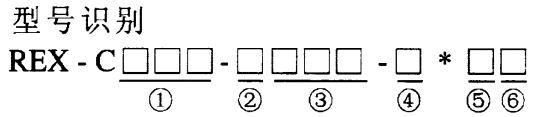

型號識別

①儀表尺寸(見表1)
②控制方式
F：PID 控制及自動演逆動作
D：PID 控制有自動演正動作
③輸入類型與范圍(見表2) ④主輸出
N：  無輸出
M： 繼電器接點輸出
V：  電壓脈沖輸出(SSR)
8： 電流輸出
T：  可控硅過零輸出
G：  可控硅移相脈沖輸出
⑤第一路報警類型(ALM1)
N：  未設報警
A：  上限偏差報警
B：  下限偏關報警
C：  上、下顯偏差報警
D：  范圍內報警
E： 附待機上限偏差報警
F：   附待機下限偏差報警
G：  附待機上下限偏差報警
H：  上限輸入值報警
J：    下限輸入值報警
K：  附待機上限輸入報警
L：   附待機下限輸入報警
⑥第二路報警類型ALM2(同上)
表(1)                                     單位：mm

型 號	面框(寬×高)	外形(寬×高×深)	開孔尺寸(寬×高)
REX-C100	48×48	44×44×100	(44+1)×(44+1)
REX-C400	48×96	44×92×100	(44+1)×(92+1)
REX-C700	72×72	68×68×100	(68+1)×(68+1)
REX-C900	96×96	92×92×100	(92+1)×(92+1)

表(2)輸入范圍表

	輸入	測量范圍	代碼	測量范圍	代碼	測量范圍	代碼
熱電偶	K	0～200℃	K01	0～400℃	K02	0～600℃	K03
		0～800℃	K04	0～1000℃	K05	0～1200℃	K06
		0～1372℃	K07	0～100℃	K13	0～300℃	K14
	J	0～200℃	J⁰1	0～400℃	J⁰2	0～600℃	J03
		0～800℃	J04	0-1000℃	J05	0～1200℃	J06
	R#1	0～1600℃	R01	0～1769℃	R02	0～1350℃	R03
	S#1	0～1600℃	S01	0～1769℃	S02
	B#1	400～1800℃	B01	0～1769℃	B02
	E	0～800℃	E01	0～1000℃	E02
	N	0-1300℃	NO1	0～1300℃	NO2
	T #2	-199.9～400.0℃	T01	-199.9～100.0℃	T02	-199.9～200.0℃	T03
		0～350.0℃	T04
熱電阻	Pt100	-199.9-649.0℃	D01	-199.9～200.0℃	D02	-100～50.0℃	D03
		-100～100℃	D04	-100～200.0℃	D05	0.0～50.0℃	D06
		0.0～100℃	D07	0.0～200.0℃	D08	0.0～300.0℃	D09
		0.0～500℃	D10
	Cu50	-50.0～150.0℃	P01	0.0～150.0℃	P02	0.0～100.0℃	P03
		0.0～50.0℃	P04	-50.0～100.0℃	P05	-50.0～50.0℃	P06
		-50～150℃	P07	0～150℃	P08	0～100℃	P09
		0～50℃	P10
標準信號	0-5VDC	0.0～100.0℃	401
	1-5VDC	0.0～100.0℃	601
	0-20mA#3	0.0～100.0℃	701
	4-20mA#3	0.0～100.0℃	801

=1    0-399℃范圍內不能保證精度
=2    -199-100℃范圍內能保證精度
=3    需要在輸入端子間外接一個250Ω的電阻

安裝
注意事項
1：儀表安裝于以下環境
·大氣壓力：86-106kPa
·環境溫度：0-50℃
· 相對濕度：45-85%RH
2：安裝時應注意以下情況
·環境濕度急劇變化可能引起
· 的結露。
· 腐蝕性，易燃?xì)怏w。
· 直接震動或沖擊主體結構。
·水、油、化學品、煙霧或蒸 汽 污 染 。
·過多的灰塵，鹽份或金屬粉未。
· 空調直吹。
· 陽光的直射。
· 熱輻射積聚之處。
安裝過程
1：按照盤面開孔尺寸在盤面上打出用來安裝儀表的矩形方孔。
2：多個儀表安裝時，左右兩孔間的距 離應大于25mm，上下兩孔的距離應大于30mm。
3：將儀表嵌入盤面開孔內。
4：在儀表安裝孔內插入安裝支架。
5：推緊安裝支架，使儀表與盤面結合 牢固，收緊螺釘。

接線
接 線 注 意
(1)熱電偶輸入，應使用對應的補償導線。
(2)熱電阻輸入，應使用低電阻且同截面積、同材料、同長度的三根導線。
(3)輸入的信號線應遠離儀器電源線、動力電源線和負荷線、以避免產生雜訊干 擾。

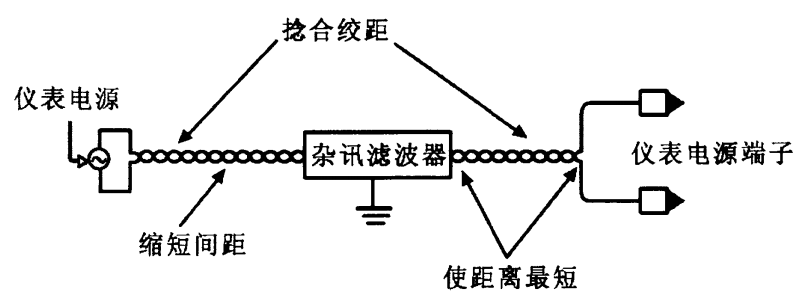

(4)儀表電源線通常不致于被動力電源線干擾，如被干擾時，必須使用雜訊濾波 器，使用雜訊濾波器時應注意以下幾點：
1)、縮短電源線的捻全絞距，距離越短越好。
2)、在儀表板上安裝雜訊濾波器并接地，盡量減短雜訊濾波器輸出與儀表端子的接線距離。
3)、不要在雜訊濾波器輸出端安裝保險以及開關，這樣會降低雜訊濾波器的效果。
(5)電源開起后對繼電器輸出的儀表需要5-6秒的準備時間，如果外部的連接回 路等信號使用時，請并用延時斷電器。
(6)不要過分旋緊端子的螺釘，此外，請使用合適的端子螺絲接線片。

面板名稱及各部功能


操 作 流程

開機流程

設定模式：

在SV/PV正常顯示狀態下，按一下 “SET” 鍵，使SV顯示處于閃爍狀態， 通過按“＜”鍵，找到所需設定溫度位數，再按一下 “SET” 使儀表轉到SV/PV正常顯示狀態。
參數設定模式：
此參數用于設定報警、P1D常數等參數。在正常顯示狀態下，按住 “SET” 鍵三秒后，在PV顯示器中顯示出參數設定狀態，在 “SV” 顯示器中顯示其對 應的數值，依次按 “SET”  鍵顯示下表參數符號：
注意：本機有顯示回復功能，當操作者進行參數的設定修改等操作而未返回到主顯示模式時，儀表會在30秒后自動返回主顯示模式.
改動過的參數不作保存。
儀表在使用前或進行參數修改時詳細閱讀以下內容：
下列流程中各項內容如儀表無此功能將不顯示此項內容

*1：當P≠0  時儀表為PID控制，此時需合理設置“_、D” 各值，在初次使用時 可開啟“AT”自整定功能，使控制達到最佳狀態，當P=0 時為0N/0FF控制， 此時需設定控制回關 “OH” 的值。
*2：此為PID內部參考數值一般無須人為設置， “AT”自帶定后會自動設置 此值。
*3：繼電器接點輸出20秒，電壓脈沖輸出/閘流控制管驅動用觸發器輸出/閘流 控制管輸出2秒。
*4：設定數據鎖 (LCK) 功能
設定數據鎖功能用于防止對某些不常被設定的參數進行誤操作。在三級   禁鎖狀態，參數可被每級狀態禁鎖，參數上鎖后不能被設定或改變但可監視。
1、當LCK=0000 時，所有參數都可修改
2、當 LCK=0001時，除SV，AL1，AL2  外所有數據都不可修改
3、當LCK=0011時，除SV外所有數據都不可修改
4、當LCK=0111時，所有數據都不可修改
