1.  功能特點
溫度顯示/溫度控制/保鮮停機化霜、冷凍化霜類型可選/照明空制高、低溫報警/自診斷。
2.  技術參數
1)電源：   交流220V
2)感溫探頭：  NTC.2條，2米長(不分正負)
3)溫度顯示范圍：  -45~110℃
4)控制溫度范圍：
冷凍：-30~20℃;出廠值：-18℃
冷藏：-30℃~20℃;出廠值：5℃
5) 外觀尺寸：
外觀尺寸：208×64×72.5mm (長寬深)
開孔尺寸：92.5×58mm (長寬)
6) 工作環境：
溫度：-10~60℃(14~140°F)
相對濕度：20%~90%(無結露)
7) 繼電觸點容量：
保鮮壓縮機：常開16A/250VAC
冷凍壓維機：常開30A/250VAC
照明：8A/250VAC( 選 配 )

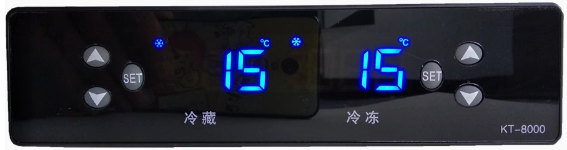

3.  面板操作
1)  控制溫度調節：按一下(冷藏或冷凍）的SET鍵閃爍顯示相應的控制溫度，再按上鍵或下鍵變更數值并記憶。如不按任何鍵，六秒后恢復顯示庫溫并保存當前調整的參數�？刂茰囟日{節范圍參數E1~參數E2)
2)  手動進入停止化霜：同時按SET 鍵和下調鍵持續六秒，可進入相應的化霜狀態或停止其化霜。
3)  照明的操作：按下燈光鍵，啟動或停止照明(選配)。
4)指示燈：

狀態	制冷燈
制冷過程中	制冷燈亮；
恒溫狀態中	制冷燈滅；
延時過程中	制冷燈閃。

化霜	化霜燈
化霜過程中	化霜燈亮；
化霜停止時	指燈滅。

5) 電源開關：
長按OFF鍵六秒，上相應窗口的控制停止輸出，顯示“OFF”(照明控制仍有效)；再按一下OFF 鍵，開機。
6)  60秒內無任何操作或同時長按下調鍵，啟用或關閉按鍵鎖功能(鎖符號亮)；
注意：按鍵鎖開啟以后燈光鍵仍然可以用。
7)  參數設定：
保鮮參數表

參數	功能	設定范圍	出廠值
E1	最低控制溫度	30℃~控制溫度	-05℃
E2	最高控制溫度	控制溫度~20℃/68℉	12℃
E3	溫度回差	01~20℃	05℃
E4	延時啟動時間	00~10分鐘	2分鐘
E5	庠溫探頭校正	-20~20℃	00℃
F1	化霜時間	01~60分鐘	20分鐘
F2	化霜間隔	00~24小時	0小時
F4	化霜時溫度	00=庫溫正常顯示	01
	顯示	01=化霜開始時的溫度
C1	庫溫高溫報警	C2~120℃	80℃
C2	庫溫低溫報警	45℃~C1	-25℃
C3	報警回差	01~20℃	02℃
C4	報警延時	00~60分鐘	2分鐘


冷凍參數表

參數	功能	設定范圍	出廠值
E1	最低控制溫度	30℃~控制溫度	-23℃
E2	最高控制溫度	控制溫度~20℃	03℃
E3	溫度回差	01~20℃	05℃
E4	延時啟動時間	00~10分鐘	2分鐘
E5	庫溫探頭校正	-20~20℃	00℃
F1	化霜時間	01~60分鐘	20分鐘
F2	化霜間隔	00~24小時	4小時
F4	化霜時溫度	00=庫溫正常顯示	01
	顯示	01=化霜開始時的溫度
C1	庫溫高溫報警	C2~120℃	80℃
C2	庫溫低溫報警	-45℃~C1	-25℃
C3	報警回蓋	01~20℃	02℃
C4	報警延時	00~60分鐘	2分鐘

●   按SET鍵持續六秒后，進入相應窗口的內部參數設定，同時閃爍顯示E1;
●   密碼健進入菜單，密碼設定33)
●   再按上調鍵貨下調鍵改變參數選擇：依序顯示E2、E3、E4、、CF、E1;
●   按SET鍵，可顯示該參數的數值并修改、存儲數據；
●   六秒內未再按任何鍵，返回正常操作方式。
8)  恢復出廠設定值：同時按住相應溫區的上調和下調健六秒，相應窗口顯示“YS” 。  此時相應窗口的參數恢復成出廠值，六秒后返回正常操作方式。

4. 功能說明
1) 溫度控制
壓縮機經過延時后，當庫溫大于(控制溫度+溫度回差),壓縮機啟動。庫溫小于控制溫度，壓縮機停止。
為保護壓縮機，壓縮機每次停止的時間必須超過礎時間(E4參數)才能重新啟動。兩個壓縮機錯開20秒啟動，不會同時啟動。
2) 化霜控制
●  工作了一個化霜間隔(參數F2) 的時間后自動進入停機化霜狀態，壓縮機停止；經過一定時間參數F1后，進入自動制嶺狀態。
●   當化霜周期設置為“00”時，取消停機化霜功能。
●   當設定參數當設定參數，F4=0時，正常顯示庫溫。
●   F4=1時，在化霜過程中鎖住庫內溫度，顯示化霜開始時的溫度�；�霜結束后，庫品顯示延時20分庫溫小于控制溫度后，才恢復正常顯示，延 時過程中化霜燈閃爍。
3)  報警控制：
●   當壓縮機正常啟動過一次且又停止過之后，才能啟動高低報警。當庫溫異常(如超過高溫報警C1或低溫報警C2)且持續時間超過報警延間4,進入報警狀態，啟動報警，高溫報警時閃爍顯示庫溫，啟動相應的壓縮；低溫報警時，閃爍顯示庫溫，壓縮機停止。
●   報警時，蜂鳴器響，按任意鍵消音。
4)  非常工作模式
●   探頭短路或高溫超限(大于120C) 顯 示“HH”;  庫溫探頭開路或低溫超限(小于-45℃)顯示“LL”。
●   庫溫探頭故障時，相應的窗口進入定時工作模式，壓縮機運行30分鐘，停止15分鐘。以此循環。

5. 接線圖

6.  安裝使用注意事項
溫控器不能裝在有滴水的地方、探頭安裝時應頭朝上、線朝下。如安裝需要，可延長探頭線最長至100米，不須重檢。為防止高頻干擾，探頭線不可與電源線 或控制線捆扎并行，要分開。
7. 溫控器配套附件
感溫探頭2條
